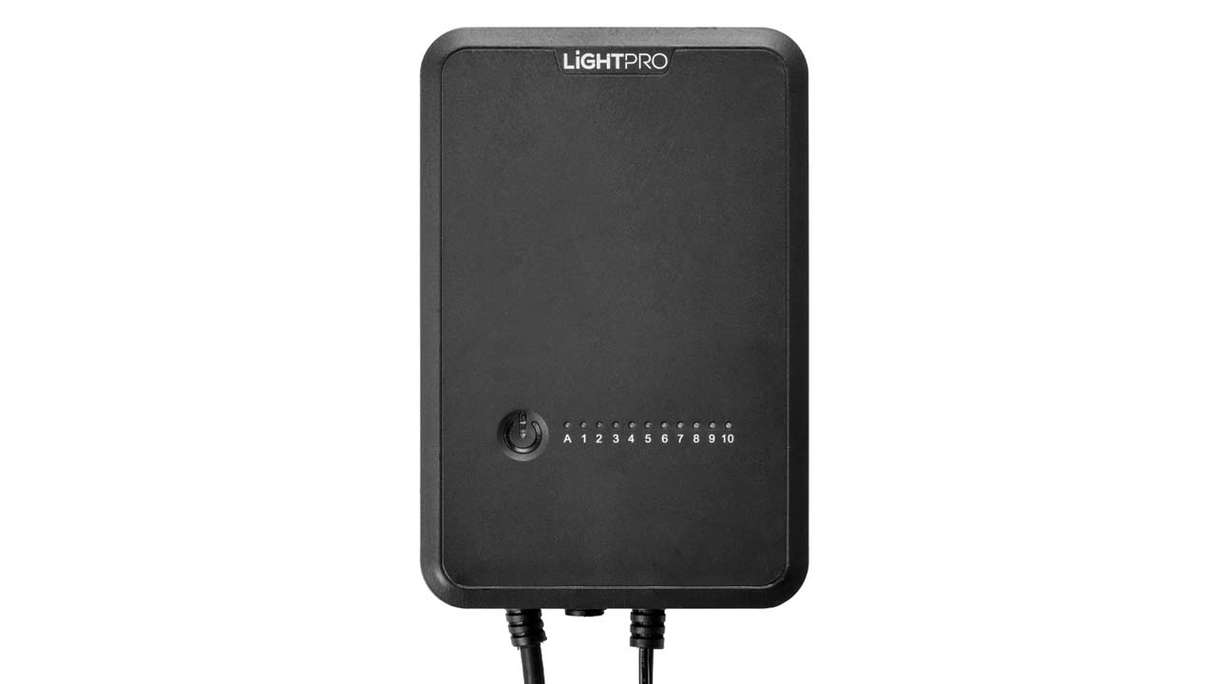

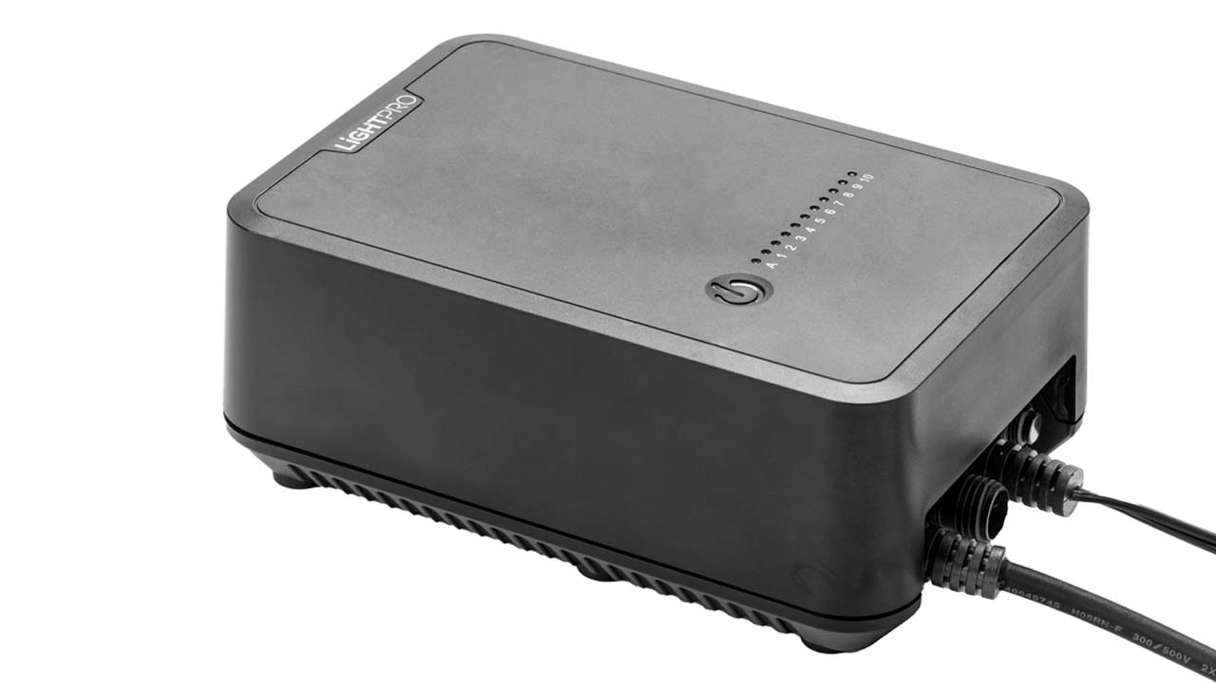

planeo Beleuchtungssystem - Transformator 12V - 100 W

Einfach, praktisch, stilvoll: Unsere Transformator für das planeo Beleuchtungssystem

Artikelnr.: 225A

Das Verbindungsstück 138A muss separat dazu bestellt werden.
Hochwertiger abschaltbarer Transformator 12V - 100W
Kombinierbar mit weiteren Leuchtsystemen (Bitte gesamt Wattanzahl beachten).
Mit Touchbedienung.
Automatikmodus und Zeiteinstellungen.
Lichtsensor mit 2m Kabel.

Angebot anfordern

Produktinformation

Technische Daten

Produktbeschreibung

Das Verbindungsstück 138A muss separat dazu bestellt werden.
Hochwertiger abschaltbarer Transformator 12V - 100W
Kombinierbar mit weiteren Leuchtsystemen (Bitte gesamt Wattanzahl beachten).
Mit Touchbedienung.
Automatikmodus und Zeiteinstellungen.
Lichtsensor mit 2m Kabel.

Der planeo - Transformator 12V - 100 W bietet:

eine Touchbedienung
Automatikmodus und Zeiteinstellungen von 1 bis 10 Stunden.
eine vollständige Auslastung der Leistung. Die alte Version konnte nur zu 75% ausgelastet werden.
Der Anschluss des Hauptkabels erfolgt mit dem Verbinder M (138A). Somit ist der Verbinder Y nicht mehr erforderlich.

planeo

planeo ist die Marke für professionelle Lösungen in geprüfter Qualität. In unserem umfangreichen Sortiment finden Sie erstklassige Produkte für Haus und Garten von Böden über Wandverkleidungen bis hin zu Terrassendielen: wir bieten Ihnen für nahezu jeden Anspruch und jedes Budget passende Artikel mit einem Top Preis-Leistungsverhältnis. Auch Produktlinien wie Teppiche, Wandfarben, Tapeten und Türen haben wir im Programm. Hochwertiges Zubehör sowie effektive Produkte zur Reinigung und Pflege runden das Spektrum an attraktiven Angeboten für Wand, Boden und Terrasse gekonnt ab. Dabei beschränkt sich die Leistung des Fachhändlers planeo nicht allein auf den Handel mit Bodenbelägen & Co.

Denn bei all unserem Tun steht der Servicegedanke besonders hoch im Kurs. Wir befassen uns mit den Themen Material, Handhabung und Realisierung so ausführlich, dass wir Ihnen für vielerlei Situationen am Bau eine adäquate Anwendung präsentieren können. Um die Dinge besonders anschaulich zu machen, finden Sie in unserem Ratgeber mit Fachartikeln und in unseren Videos nützliche Hinweise und Anleitungen. Schöner Fußboden und mehr? Ganz unkompliziert realisierbar mit planeo.

Artikelnr.: 225A

Technische Daten

Artikelnr.	225A
Gewicht	3.3900 kg / Verpackung
Hersteller	planeo
Typ	Lampenzubehör
EAN	4062212185438
Stück pro Paket	1
Collection	GardinoLights
Einsatzbereich	Privat
Länge in mm	185
Breite in mm	123
Höhe in mm	77
Türöffnung Anschlag	nach Links (DIN L)
Bänder	2-teilig (Standard)
Versandgruppe	XS 2
Packungsinhalt	1 Stk

Downloads

Seite Drucken

Selbermachen Schritt für Schritt

Variante: DIY-Anleitung

button

1. Vorbereitung

Vor der Anbringung der Leuchten legen Sie die Position des Trafos fest und schließen diesen an. Wählen Sie die Position des Trafos so, dass er zentral liegt und kurze Kabelwege ermöglicht. Planen Sie als Nächstes die Position und Art der Beleuchtung. Sobald Sie die Positionen festgelegt haben, wird das Hauptkabel verteilt und mit dem Trafo verbunden. Isolieren Sie die Schnittkanten mit den mitgelieferten Kappen ab. Jetzt wird das Kabel versteckt. Je nach Beleuchtungsart variiert das Vorgehen hierbei.

ACHTUNG: Berechnen Sie, welches Trafo benötigt wird. Dazu sollten Sie darauf achten, über was für eine Wattzahl die gewünschte Lampe verfügt. Diese Wattzahlen pro Spot werden mit der Stückzahl der Lampen addiert. Daraus resultiert nun der Trafo. Wir empfehlen Ihnen, den nächstgrößeren Trafo zu wählen, damit auch später noch weitere Punkte angeschlossen werden können.

button

Bodenstrahler:

Bei den dimmbaren- sowie nicht dimmbaren Bodenstrahlern sollte unbedingt berücksichtigt werden, dass das Kabel eingebuddelt werden muss, wenn es nicht mit Pflastersteinen/ Terrassenplatten/ Terrassendielen abgedeckt werden kann.

ACHTUNG: Buddeln Sie das Kabel so tief in die Erde, dass es beim Vertikutieren/ Rasenmähen nicht beschädigt wird.

button

Wandleuchte:

Bei den Wandleuchten können Sie das Kabel einfach in einem Kabelkanal verstecken.

button

Einbauleuchte:

Hier wird das Kabel unter der Unterkonstruktion der Terrassendielen oder im Splitt unter Terrassenplatten bzw. Pflastersteinen versteckt.

button

Standleuchte:

Je nach Ort der Platzierung (Terrasse oder Gehwegbeleuchtung) wird das Kabel bei den Standleuchten unter der Terrasse oder in der Erde vergaben.

button

Nachdem das Kabel versteckt wurde, können Sie je nach Wunsch separate Schaltkreise anbringen. Wege und Büsche können separat geschaltet werden, wenn Sie einen Empfänger mit einem T-Verbinder an das Hauptkabel zwischenschalten.

button

Des Weiteren können Sie unsere Bewegungsmelder in unser System mit einbinden, um gewisse Bereiche nur dann zu beleuchten, wenn Sie sich dort aufhalten.

2. Beleuchtung befestigen & anschließen

Auch bei der Befestigung der Beleuchtung unterscheidet sich das weitere Vorgehen je nach Beleuchtungsart.

button

Wand- & Standleuchte:

Nun werden die Wandleuchten bzw. Standleuchten angebracht. Mithilfe des mitgelieferten Befestigungsmaterials werden die Wandleuchten in den Untergrund verschraubt. Zeichnen Sie die Punkte mit einem Bleistift auf, die anschließend verbohrt werden. Dann werden die Dübel in die vorgebohrten Löcher geschlagen. Bevor Sie die Leuchte anschrauben, empfehlen wir, die Bohrlöcher mit Silikon abzudichten, um gegen eindringende Feuchtigkeit zu schützen. Verbinden Sie nun die Leuchten an dem Hauptkabel mit dem Konnektor.

button

Bodenstrahler:

Sobald das Kabel angeschlossen ist, bereiten Sie die Strahler vor. Dabei werden die Leuchtmittel in die Strahler gesetzt. Heben Sie Löcher aus, damit die Einbaustrahler anschließend in die Erde bzw. in den Untergrund gesetzt werden können. Die montierten Leuchten werden nun mit einem T-Stück mit dem Kabel verbunden. Zum Schluss können Sie das Kabel verbuddeln oder unter Steinen verstecken.

ACHTUNG: Bevor die Leuchte in den Boden eingesetzt wird, können sie auf der Rückseite der dimmbaren Leuchte die Leuchtstärke mittels Druckknopfs einstellen.

button

Einbauleuchte:

Zunächst können die ersten Terrassendielen bis zur ersten Einbauleuchten Markierung verlegt werden. Bohren Sie die markierten Stellen mit einer Lochsäge und verbinden Sie die Einbauleuchte mit dem Hauptkabel mittels des T-Verbinders. Schauen Sie nach, ob die Einbauleuchte einwandfrei funktionieren, bevor Sie mit der Verlegung der nächsten Dielen fortfahren.
